RDA5807的RSSI信號響應RF強度測試

電子設計 2020-11-25 15:01 次閲讀

RSSI:ReceivedSignalStrengthIndicator,表明了接收機接收到的信號的強度。一般使用分貝(db)從0到-120db。RDA5807內部接收器中具有RSSI測量功能,通過軟件讀取該數值,來表徵接收到的信號的強度。

RDA5807的RSSI信號響應有一定的時間,下面通過實際測試看到這個響應時間大約為0.5秒。
利用RDA5807可以對於某一地區的調頻電台進行探測和掃描。

RDA5807的RSSI功能

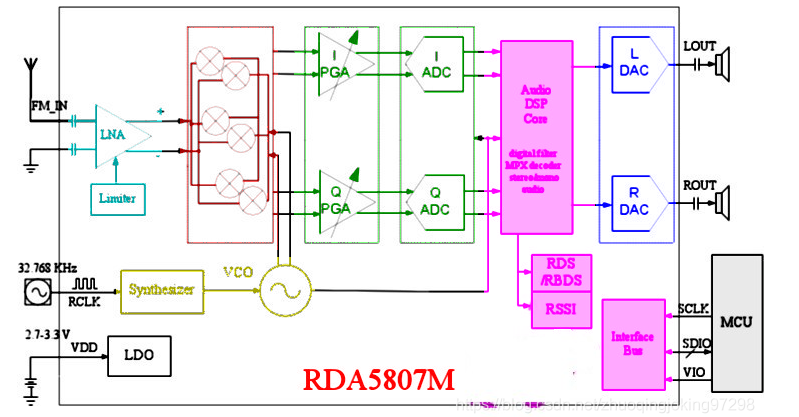

RDA5807內部接收模塊如下圖所示。在模塊的右下方,可以看到它具有/RBDS/RSSI模塊。

RDA5807和RSSI相關的寄存器

根據RDA5807數據手冊給出的信息。在讀取的內部寄存器的0xB中,15:9數據位表示了RSSI數值。該數值表徵了接收信號的強度,按照對數尺度來顯示。數值越大,信號的強度越高。

讀取RDA5807RSSI數據

使用外面的代碼來讀取RDA5807內部寄存器。由於RDA5807具有自動內部寄存器地址生成的功能。當開始一個讀數據幀的時候,RDA5807內部的寄存器地址自動從0xA開始遞增。

由於RDA5807內部的寄存器是16bit,所以要讀到0xB寄存器的內容,需要從開始讀寄存器開始,連續讀取三個字節,才能夠讀到0xB寄存器的高八位內容。

下面代碼顯示了讀取RDA5807內部四個字節的內容,然後返回其中第三個字節的內容。

voidRDA5807I2CRead(uint8_t*pucData,intnLength){HAL_I2C_Master_Receive(&hi2c1,RDA5807_I2C_ADD,pucData,nLength,10);}unsignedcharRDA5807ReadRSSL(void){unsignedcharucData[4];RDA5807I2CRead(ucData,4);returnucData[2]>>1;//該數據位應該右移一位,所得到的就是RSSI的數值了。}

代碼中ucDatga[2]的高7位是RSSI,因此最後需要通過右移一位來獲得RSSI數值。

掃描本地區的調頻廣播頻道的電台強度

通過設置不同的FM接收頻道,然後讀取相應的RSSI,標準了本地區在FM廣播段的電台的情況。

(1)設置完收音機的頻率後,讀取RSSI的變化情況測試RDA5807的RSSI的響應變化速度。下面分別測試設置頻率為97.4MHz(北京音樂台)和101.4MHz(空閒頻段),每隔2ms讀取RSSI,連續讀取256個數字顯示的的強度曲線。

FM:97.4Mhz:北京音樂台

FM:101.4MHz:空閒頻段。

前面的曲線顯示,每當設置一次頻率,RDA5807內部的RSSI都是從0開始測量,經過大約0.5秒之後,測量值大都穩定在恆定的數值。

所以通過設定頻率掃描測量不同頻率下的射頻信號強度的時候,需要等到0.5秒鐘之後再讀取RSSI,才能夠獲得比較穩定的數值。

(2)通過外部信號源的變化,讀取RSSI的變化情況

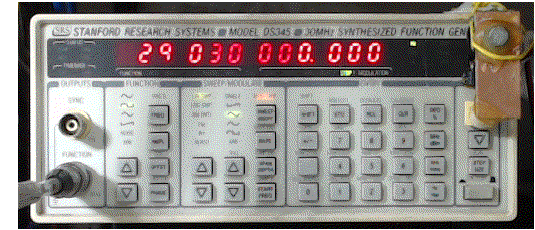

外部的射頻信號源使用普通的數字合成信號發生器。DS345可以產生高達30Mhz的信號。通過使用它的方波信號,利用其三次諧波可以達到80~110Mhz範圍內的射頻信號。來檢測RDA5807接受信息的情況。

下面是設置DS345輸出掃頻,掃頻的範圍是28.970Mhz~29.030Mhz。掃描的速度為1kHz,掃描的波形呈現等腰三角形。這就模擬了一個使用三角波形進行調頻的輸出。

RDA5807的頻道設置在87Mhz,在這個頻率範圍內,沒有本地的調頻電台。使用示波器觀察RDA5807的左右輸出。輸出波形如下圖所示,基本上與調製信號是一致的。

信號源的頻率從28Mhz變化到29Mhz。它的三次諧波從84Mhz,變化到87Mhz,RDA5807接收到的射頻信號強度從29變化到55。變化曲線如下圖所示:

信號的的頻率從29Mhz增加到30MHz,它的三次諧波的頻率從87Mhz變化到90Mhz。RDA5807接收到的射頻信號的強度從55下降到30。數值變化去下如下圖所示。

從前面的變化可以看到,信號的整個的變化過程大約持續了0.3秒左右。這表明了RDA5807測量RSSI的時間響應大約是0.3秒。

如果外部信號的強度變化速率大於0.3秒,在RDA5807的RSSI數值就會反應不了這麼快速的變化。所獲得的是信號強度變化的平均值。

(3)掃描80MHz~110MHz之間的調頻廣播信號強度

為了獲得更加精細的掃描頻譜的頻率分辨率,將RDA5807的頻率間隙設置為:25kHz。

相關的設置將會影響到寄存器03H的部分設置。見下面的表格:

相應的設置代碼修改如下:

//------------------------------------------------------------------------------#defineRDA5807_TUNE_CONFIG_LENGTH4uint8_tRDA5807_tune_config[]={0xd0,0x0d,//Register20x00,0x00,//Reigster3};voidRDA5807SetTuneConfig(uint16_tchannel){RDA5807_tune_config[2]=(uint8_t)(channel>>2);//RDA5807_tune_config[3]=(uint8_t)(((channel&0x3)<< 6) | 0x10);      RDA5807_tune_config[3] = (uint8_t)(((channel & 0x3) << 6) | 0x13);  }  void RDA5807SetChannel(float freq) {  //    g_nRDA5807Channel = (int)((freq - 87.0) * 10.0 + 0.5);      g_nRDA5807Channel = (int)((freq - 87.0) * 40.0 + 0.5);      RDA5807SetTuneConfig(g_nRDA5807Channel);      RDA5807I2CWrite(RDA5807_tune_config, RDA5807_TUNE_CONFIG_LENGTH);  }

根據前兩部的實驗結果可以知道RDA5807的RSSI信號的響應時間大於0.3秒,所以在掃描頻率的時候,每設置一個新的頻率,等待1秒之後,再讀取RDA5807內部的RSSI的數值。

掃描頻率範圍從80MHz到110Mhz,每隔25kHz測量一次,總共1200個數據。下面的曲線是經過20分鐘的掃描之後獲得的北京地區星期五下午2點鐘左右的各個調頻廣播信號的強度數據。

包括了總共22個FM電台的頻譜,對於所有RSSI大於33的頻率設定為一個電台,它們對應的頻率如下:
